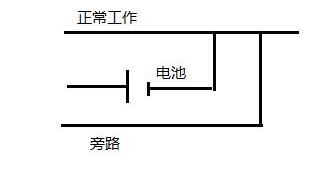

通過這個圖我們就可以了解到UPS電源有三種工作狀態，分別為：

　　1.正常狀態

　　這時市電正常，市電先經過整流(交流變直流)，給電池充電，同時經過整流的市電再經過逆變，變成交流電，為負載供電。

　　2.電池供電

　　當市電停電的時候，UPS電源自動切換為電池(經過逆變器)為負載供電;當市電恢復后，再自動切換為正常狀態為負載供電。

　　這兩種情況下負載都是受保護的。即UPS輸出的都是干凈穩定的220V交流電(實際上輸出的是三相電380V，通過火線和零線的組合，為負載提供220V的電)。

　　3.旁路狀態

　　當UPS電源有故障時會直動跳到旁路狀態，這時就相當于市電直接為負載供電了，這時負載還是有電的，只不過輸入的電壓不再是干凈穩定的220V了。

　　2 增加一個維修旁路，這時就可以關機了

　　不論是要進行執行開機還是關機操作，我們都要注意兩點，第一點就是一定不要將市電(交流電)和經過逆變器輸出的交流電接在一起。因為這兩條線路之間存在壓差，甚至相序也可能是不一致，這樣同時接到負載上以后很可能就把設備擊毀了;第二點就是我們做的這些操作都要確保負載是不停電的。
